Produktbeschreibung
Eigenschaften
erhä Ltliches Reichen von 11 Grö ß En von 19.5 Kilowatt bis zu 103.7 Kilowatt abkü Hlenden Kapazitä T
Nur abkü Hlen und Wä Rmepumpeversion
Breite Anwendung als Hotel, Wohnung, Landhaus, Fabrik, Einkaufszentrum, Bü Rohaus, Schule, etc.
Panels und Rahmen werden vom Metallstahl gebildet, der mit Polyester-Puderfarbanstrich geschü Tzt wird, um Gesamtwiderstand zu den atmosphä Rischen Agenzien sicherzustellen
Rollekompressor der hohen Leistungsfä Higkeit fü R die vollstä Ndige Reichweite, mit eingebautem thermischem Ü Berlastungsunterbrecher und Kurbelkastenheizung, hing an den Gummischwingungdä Mpfern ein
Kompakter Innenentwurf, langer Druckluftversorgungabstand
Im Freiengerä Te werden mit lä Rmarmen axialen Ventilatoren ausgerü Stet
Innengerä Te werden mit ruhigen zentrifugalen Ventilatoren ausgerü Stet
Aufgeteilte Installation, angeschlossen mittels der Aufflackern-/Schweiß Enskupplung
Einfaches Geschä Ft Leitungssteuereinheit:
• Abkü Hlen/Heizung/Ventilator/Automobil
• Fehleranzeige
• Zeitliche Regelung AN/AUS
• Multi Sicherheitsschutz
• Hoch - Niederdruckschutz
• Hitzeschutz
• Aktueller Ü Berlastungsschutz
• Phasenfolgerelais
• Verspä Tung und Frostschutzmittelschalter
Wahlweise freigestellt
• Zusä Tzliche elektrische Heizung auf Innengerä T
• Zusä Tzliche Feinsicherung auf Innengerä T
Technische Daten
| MOD. | 20 | 25 | 32 | 6 | 42 | 48 | ||
| Nominales abkü Hlendes capacity* | Kilowatt | 19.5 | 24.8 | 31.2 | 35.6 | 41.3 | 47.4 | |
| Nominales Heizung capacity** | Kilowatt | 22.6 | 28.9 | 35.8 | 40.8 | 46.9 | 54.4 | |
| Anschluss | ||||||||
| Methode | / | Aufflackern | Aufflackern | Aufflackern | Schweiß En | Schweiß En | Schweiß En | |
| Flü Ssiger Rohrdurchmesser | ¢ Mm | 9.52x2 | 12.7x2 | 12.7x2 | 15.88x1 | 15.88/12.7 | 15.88/12.7 | |
| Gasrohrdurchmesser | ¢ Mm | 15.88x2 | 19.05x2 | 19.05x2 | 28x1 | 28/19.05 | 28/19.05 | |
| Stromversorgung | / | 230V/3N/60Hz | ||||||
| IM FREIENgerä T | Kompressor | |||||||
| Menge/kü Hlkreislä Uf | Nr. | 2/2 | 2/2 | 2/2 | 1/1 | 2/2 | 2/2 | |
| Abkü Hlendes Energie input* | Kilowatt | 7.2 | 9.3 | 11.8 | 12.8 | 15.1 | 17.9 | |
| Heizungsenergieninput ** | Kilowatt | 7.13 | 9.21 | 11.68 | 12.67 | 14.95 | 17.72 | |
| Energieeinstellung | % | 50-100 | 50-100 | 50-100 | 0-100 | 40-60-100 | 33-66-100 | |
| Axiale Ventilatoren | ||||||||
| Menge | Nr. | 1 | 1 | 1 | 1 | 2 | 2 | |
| Luftstrom | m3/h | 9400 | 9400 | 12500 | 14200 | 18800 | 18800 | |
| Schalldruckpegel*** | DB (A) | 67 | 67 | 68 | 70 | 71 | 71 | |
| Nettogewicht | Kilogramm | 170 | 180 | 220 | 280 | 260 | 280 | |
| INNENgerä T | Zentrifugale Ventilatoren | |||||||
| Menge | Nr. | 2 | 2 | 2 | 2 | 2 | 2 | |
| Luftstrom | m3/h | 3500 | 4500 | 5650 | 6450 | 7400 | 8550 | |
| BESONDERS | PA | 120 | 100 | 150 | 130 | 180 | 200 | |
| Schalldruckpegel*** | DB (A) | 64 | 64 | 66 | 66 | 68 | 68 | |
| Nettogewicht | Kilogramm | 90 | 100 | 150 | 160 | 180 | 200 | |
| Zusä Tzliche elektrische Heizung**** | Kilowatt | 2× 3 | 2× 4 | 2× 5 | 2× 6 | 2× 6 | 2× 8 | |
| Zusä Tzliche Feinsicherung**** | Kilowatt | 22.2 | 28.4 | 35.1 | 40.0 | 46.0 | 53.3 | |
| MOD | 52 | 62 | 72 | 88 | 104 | ||
| Nominales abkü Hlendes capacity* | Kilowatt | 51.3 | 63.3 | 71.3 | 87.9 | 103.7 | |
| Nominales Heizung capacity** | Kilowatt | 58.9 | 72.6 | 81.9 | 100.0 | 115.8 | |
| Anschluss | |||||||
| Methode | / | Schweiß En | Schweiß En | Schweiß En | Schweiß En | Schweiß En | |
| Flü Ssiger Rohrdurchmesser | ¢ Mm | 15.88/12.7 | 15.88× 2 | 15.88× 2 | 15.88× 2 | 19.05× 2 | |
| Gasrohrdurchmesser | ¢ Mm | 28/19.05 | 28× 2 | 28× 2 | 28× 2 | 35× 2 | |
| Stromversorgung | / | 230V/3N/60Hz | |||||
| IM FREIENgerä T | Kompressor | ||||||
| Menge/kü Hlkreislä Uf | Nr. | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | |
| Abkü Hlendes Energie input* | Kilowatt | 18.4 | 23.1 | 26.6 | 28.1 | 39.3 | |
| Heizungsenergieninput ** | Kilowatt | 18.22 | 22.87 | 26.33 | 27.82 | 38.91 | |
| Energieeinstellung | % | 30-70-100 | 50-100 | 50-100 | 50-100 | 50-100 | |
| Axiale Ventilatoren | |||||||
| Menge | Nr. | 2 | 2 | 2 | 2 | 2 | |
| Luftstrom | m3/h | 21500 | 26500 | 29880 | 36500 | 43500 | |
| Schalldruckpegel*** | DB (A) | 71 | 71 | 71 | 71 | 71 | |
| Nettogewicht | Kilogramm | 330 | 460 | 460 | 780 | 800 | |
| INNENgerä T | Zentrifugale Ventilatoren | ||||||
| Menge | Nr. | 2 | 2 | 2 | 2 | 2 | |
| Luftstrom | m3/h | 9250 | 11450 | 12900 | 14800 | 17100 | |
| BESONDERS | PA | 200 | 300 | 300 | 280 | 500 | |
| Schalldruckpegel*** | DB (A) | 68 | 68 | 69 | 69 | 70 | |
| Nettogewicht | Kilogramm | 220 | 230 | 300 | 320 | 400 | |
| Zusä Tzliche elektrische Heizung**** | Kilowatt | 2× 8 | 2× 10 | 2× 10 | 2× 12 | 2× 14 | |
| Zusä Tzliche Feinsicherung**** | Kilowatt | 57.8 | 71.2 | 80.3 | 98.0 | 113.5 | |
Leistungswerte sprechen die folgenden Bedingungen an:
* Die abkü Hlende Kapazitä T wird unter der Bedingung gemessen: Innenwb 19° C, umgebende Temperatur DB 35° C/WB 24° C. Temperatur DB-27° C/
** Die Heizungskapazitä T wird unter der Bedingung gemessen: Innentemperatur DB 20° C/WB 15° C, umgebende Temperatur DB 7º C/WB 6° C.
*** Schalldruck gemessen in einem Abstand von 1 m und von Hö He von 1.5 m ü Ber dem Boden auf einem lieben Gebiet
**** Wahlweise freigestellt als Antrag

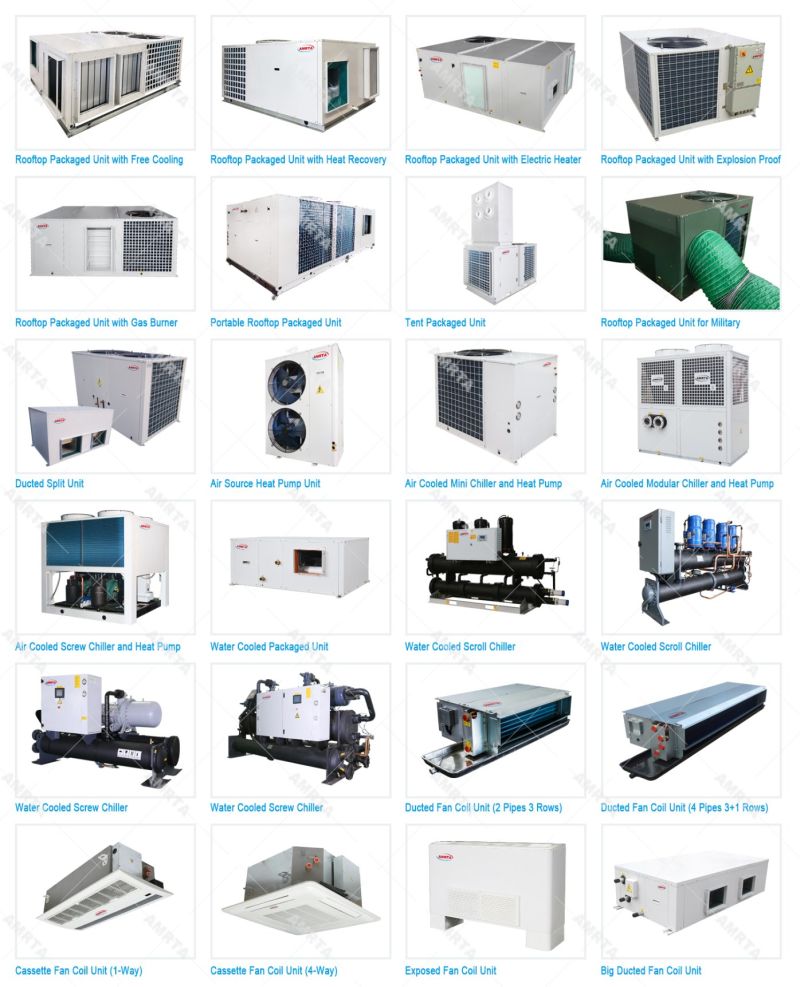

Produkt-Anordnung
